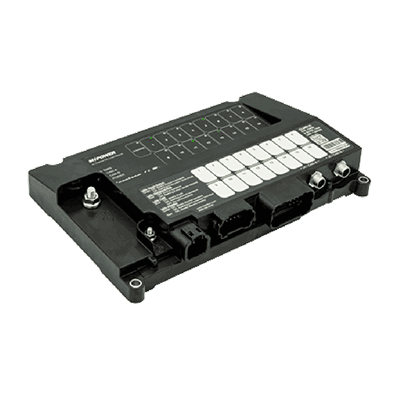

CLMD16 er en 16-kanals DC lastkontrollmodul. Fire av de 16 sikringene håndterer maksimalt 25 ampere, og tolv sikringer håndterer maksimalt 12 ampere, med en total strømkapasitet på 125 ampere. I tillegg kan kretser kobles parallelt.
CLMD16 støtter også to H-bro-kretser for reversering av polaritet, som kan brukes til laster som motorluker, passasjerbroer, trimflaps osv. CLMD16 har 8 innganger for kablede brytere som kan brukes til å bytte sikringstilstander, eller som innganger for andre data som for eksempel lensealarmer eller lukeposisjoner osv. Det er 3 innganger som kan overvåke tanknivåer.
CLMD16 håndterer mange DC-lastetyper som lys, pumper, motorer og elektronikk. En ekstra fordel med CLMD16 er at den rapporterer strømmen gjennom hver av de 16 sikringene. Dette gjør det mulig å avgjøre om laster trekker for mye eller for lite strøm. Denne informasjonen kan brukes til å rapportere overstrømsfeil og understrømsforhold som for eksempel utbrente pærer.
Funksjoner
- NMEA 2000®-grensesnitt
- IP67-klassifisert
- Tenningsbeskyttet
- Opto-isolert fra NMEA 2000®, noe som eliminerer potensielle jordløkker
- Seksten (16) dimbare elektroniske strømbrytere (ECB) for av/på-kontroll over NMEA 2000®-nettverket
- 4 brytere som kan bære opptil 25 ampere
- 12 brytere som kan bære opptil 12 ampere
- Individuell overvåking av elektrisk strøm i hver bryter
- Brytere kan ha definerte oppstartstilstander (PÅ, AV eller tidligere tilstander)
- Brytere kan låses mot utilsiktet aktivering.
- Kapasitive berøringsbrytere for lokal kontroll av alle laster
- Alle innganger og utganger er beskyttet mot kortslutning til strøm og kortslutning til jord
- Automatisk ECB-overstrømsstopp
- Automatisk termisk ECB-stopp (overtemperaturvern)
- Åtte (8) diskrete digitale inngangskanaler som kan registrere +ve eller jord-signaler
- To (2) resistive analoge inngangskanaler
- En (1) 4-20mA strømsløyfe-inngangskanal
