NMEA 2000 rorvinkeladapter YDRA-01 lar deg koble til en eksisterende rorvinkelsensor av resistiv type installert på et ror og forsyne NMEA 2000 autopiloter, kartplottere og andre enheter med rorvinkelen.
Enheten kan brukes med en rorvinkelsensor med maksimal motstand mindre enn 400 Ohm, inkludert europeiske (10 til 180 Ohm) eller amerikanske (240 til 33 Ohm) standardsensorer, og med 0-5V spenningsutgangssensorer.

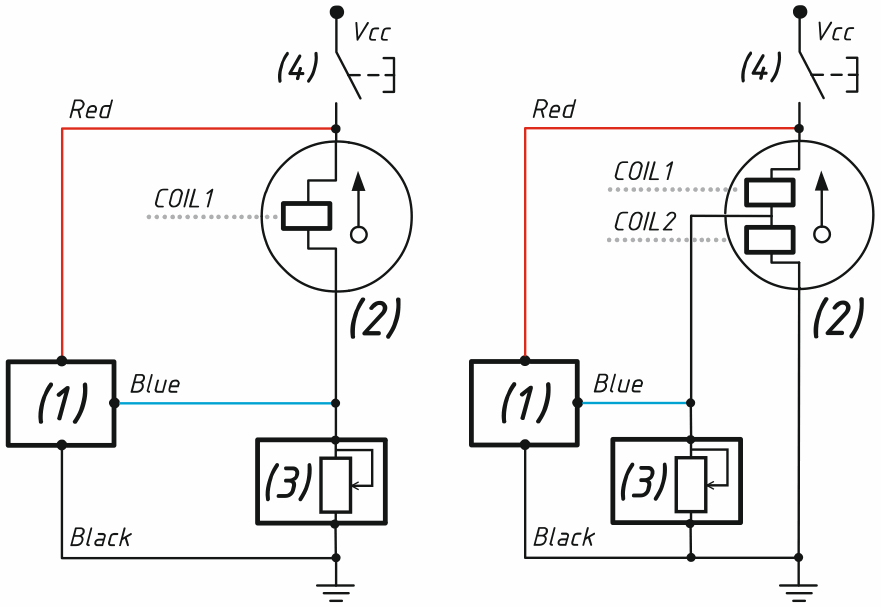

Adapteren kan installeres som en frittstående måleenhet, eller fungere sammen med en digital måler, eller parallelt med en eksisterende analog måler (2-spoler og 1-spoler målere støttes, se bilde 2). Hvis du har en kombinert måler der du velger verdien som skal vises med en knapp, vil adapteren fungere jevnt med den også.
Rorvinkelavlesninger kan kalibreres med opptil 7 kalibreringspunkter for å kompensere for ikke-linearitet av sensorens motstandsverdi kontra rorvinkel. Parasittisk motstand til sensorledningene kan også kompenseres i enhetsinnstillingene.
Adapteren er utstyrt med et Micro SD-kortspor beregnet for konfigurasjon, fastvareoppdateringer, diagnostikk og datalogging. Ingen spesiell programvare er nødvendig. Du trenger bare en enhet (bærbar PC eller smarttelefon) med en MicroSD-kortleser og en enkel tekstredigerer.
Spesielle funksjoner:
kan fungere som trim tabs sensor adapter (to enheter kreves når tabs ikke er synkronisert);
gjør det mulig å vise ikke-standard datatyper på Garmin MFD-er (f.eks. roterende mastvinkel);
Enheten får strøm fra NMEA 2000-nettverket og gir høyspent galvanisk isolasjon mellom NMEA 2000 og sensorinnganger.
