Denne Gateway lar deg se data fra et NMEA2000 nettverk på en PC, bærbar PC, smarttelefon eller nettbrett med Microsoft Windows, Mac OS eller Linux. Med denne får du NMEA2000 nettverksdata inkludert fartøyskurs, hastighet, posisjon, vindhastighet og retning, vanndybde, AIS-meldinger fra fartøy og fly og andre navigasjonsdata i PC-applikasjoner som Olex, TimeZero, Sailorsmate, OpenCPN, Expedition, Coastal Explorer, Polar View, OpenSkipper, etc.
Enheten fungerer som en toveis gateway slik at det også er mulig å sende meldinger fra PC-applikasjoner til NMEA 2000-nettverket. Det muliggjør for eksempel sending av AIS-data fra en PC USB-mottaker til en kartplotter, samt kontroll over autopiloten og fartøyets øvrige utstyr. Den støtter også bruk av en PC som en 0183 til NMEA 2000-omformer hvis du har noe NMEA 0183-utstyr koblet til en av de andre PC-portene.
Enheten kan konfigureres til å fungere i en av følgende moduser:
- 0183. I denne modusen utfører enheten konvertering fra NMEA 2000 (binær protokoll) til NMEA 0183 (tekstbasert protokoll) og vice versa. NMEA 0183 er en veldig gammel og veldig populær protokoll som støttes av praktisk talt alle marine PC-applikasjoner. Konvertering fra NMEA 2000 dekker alle viktige data, inkludert AIS og autopilot.
- N2K. Enheten sender alle meldinger fra NMEA 2000 til PC og vice versa i binær form og er kompatibel med Coastal Explorer, Expedition, Polar View, OpenSkipper og annen marin programvare.
- RAW. Enheten sender alle meldinger fra NMEA 2000 til PC og omvendt i lesbart tekstformat, tilsvarende formatet til NMEA 2000-logger som brukes i kartplottere. Dette formatet kan være nyttig for å diagnostisere et nettverk eller for å lage dine egne applikasjoner. Støttes i Expedition 10.7.23 og nyere versjoner. Du kan ta opp meldinger til en .CAN-fil og/eller monitor i sanntid med gratis CAN Log Viewer-programvare (Mac OS X, Windows, Linux). Den innspilte .CAN-filen kan konverteres til et .DAT-format og behandles med YDVR Converter-programvare for å konvertere NMEA 2000-data til GPX-spor, regneark og andre formater. Det er selvfølgelig ikke like praktisk som å ta opp data med Voyage Recorder, men det egner seg for tester og forsøk osv.
- AUTO. I denne modusen analyserer enheten forbindelsen med PC-applikasjonen og velger automatisk en av de tre modusene ovenfor for økten.

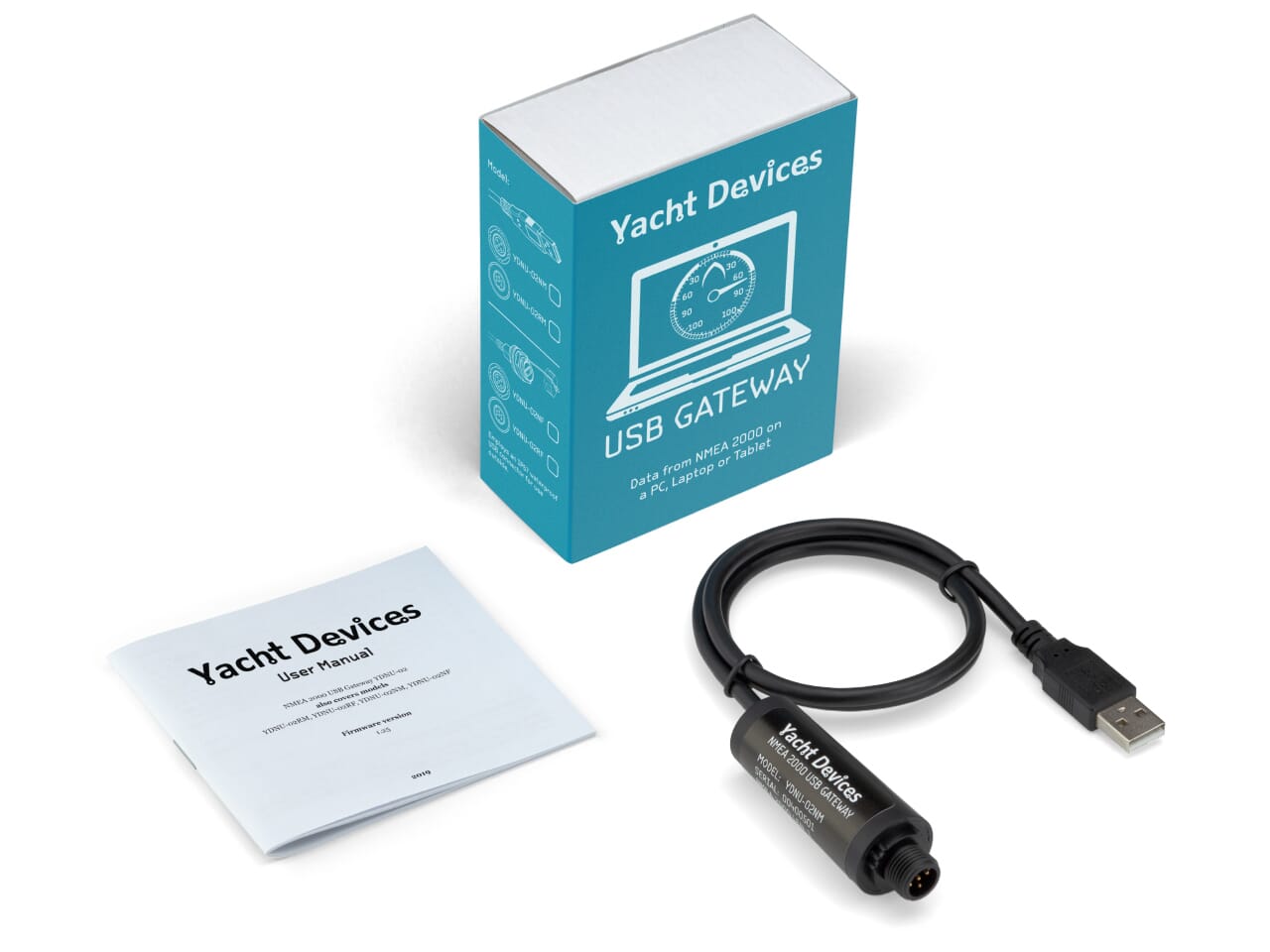

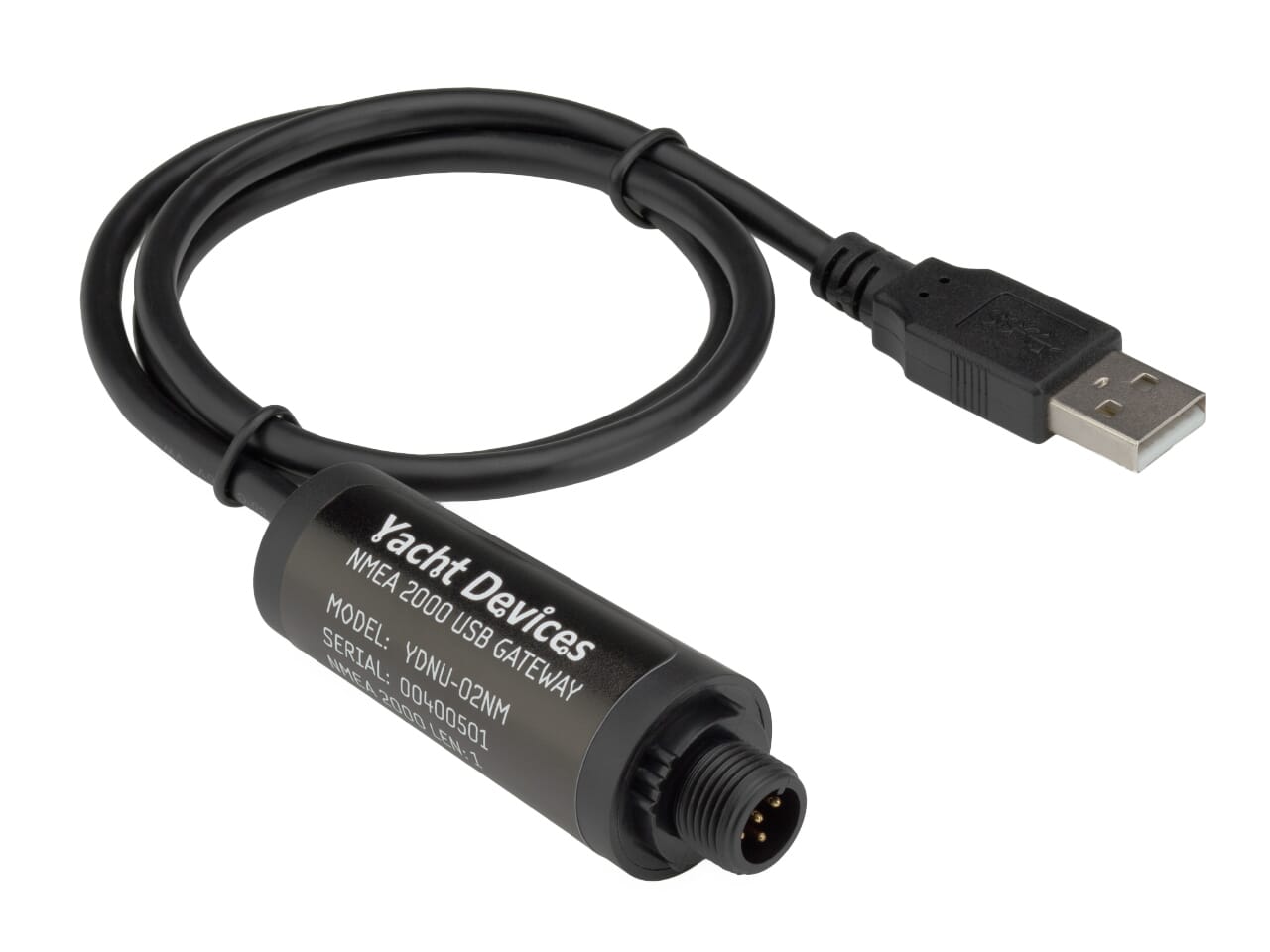

Enheten kobles til PC med USB-kabel (bilder av YDNU-02NF, YDNU-02NF, YDNU-02NM og YDNU-02RM-modeller) og er kompatibel med USB 1.1 og høyere. På programvarenivå er enheten en virtuell COM-port (USB-enhetsklasse 2, underklasse 2). I Mac OS X, Linux og Windows 10 krever ikke slike enheter en spesiell driver; operativsystemet bruker automatisk en systemdriver. I eldre Microsoft Windows-versjoner må du installere en driver.
Enheten krever ingen spesiell programvare. Du kan velge foretrukket driftsmodus eller starte registrering av diagnosedata ved å bruke en kommandolinje i et operativsystem. For å oppdatere fastvaren trenger du bare å sende en oppdateringsfil til enhetens port med en "kopi" (MS-DOS og Microsoft Windows) eller "cp" (Linux og Mac OS X) kommando. Med et hvilket som helst terminalprogram kan du få tilgang til en servicemeny, der du kan konfigurere filtre for mottatte og overførte meldinger og stille inn noen andre innstillinger.
Denne Gateway
- kan duplisere eller erstatte ødelagte eller komplementere utdaterte instrumenter;
- kan sende hvilken som helst melding (inkludert proprietær) mellom NMEA 2000 og en PC-applikasjon i N2K- og RAW-modus;
- i 0183-modus, gir kompatibilitet med svært gamle marineapplikasjoner;
- lar deg kontrollere Raymarine SeaTalk NG autopiloter fra NMEA 0183;
- er kompatibel med NMEA 2000, J1939 og Volvo Penta EVC-nettverk;
- kan brukes i alle operativsystemer og krever ikke spesiell driverprogramvare;
- alle protokoller er åpne og beskrevet i denne håndboken;
- støtter fastvareoppdateringer og registrering av diagnostiske data;
- gratis diagnoseprogramvare for Microsoft Windows, Mac OS X og Linux leveres;
- gir høyspent galvanisk isolasjon mellom NMEA 2000 og USB-grensesnitt;
- bruker en IP67 vanntett USB-kontakt (ikke i alle modeller) for bruk utendørs.
