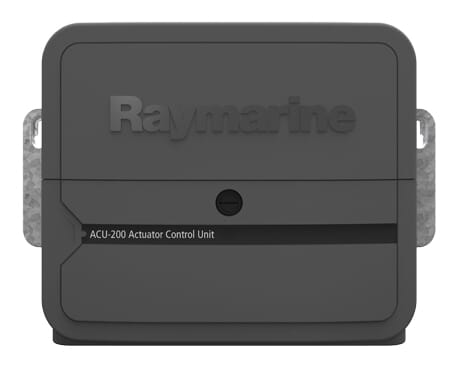

Autopilot Control Unit (ACU) inklusiv rorføler

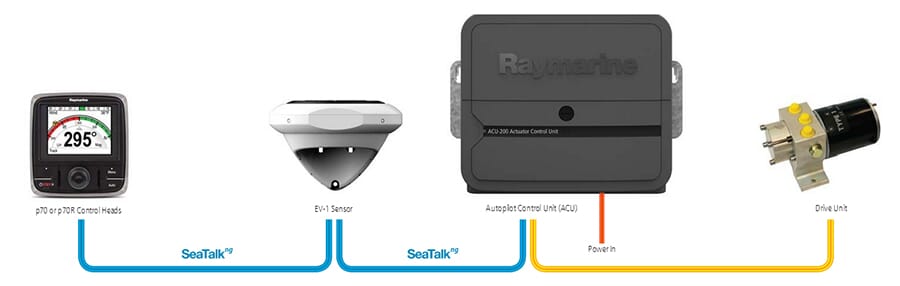

Den kraftige ACU enheten(Autopilot Control Unit) er tilkoblingspunktet for drivenhet og eventuelt rorføler. ACU kobles i SeaTalkng nettverk med de andre enhetene i pilotsystemet. Type drivenhet bestemmer hvilken ACU enhete du trenger, se tabell nedenfor:
- ACU-100 - Rattpilot, Rorkult og hydraulisk 0,5ltr. pumpe.
- ACU-200 - Type 1 hydraulisk, lineær og roterende mekanisk drivenhet.
- ACU-300 - For magnetventil og konstantgående hydraulisk pumpe.
- ACU-400 - Type 2 og 3 hydraulisk, lineær og roterende mekanisk drivenhet.
Utgang
- Clutch: Opp til 2A kontinuerlig. Valgbar drivspenning for clutch 12/24v
- Drivutgang: Maksimalt 15A ved nominell spenning.
Power
- Forbruk (standby) - hovedforsyning: 300mA (12/24v)
- Strøm ut til SeaTalkNG buss: 3A ved 12v (sikret med 3A sikring)
- Forbruk (standby) - SeaTalkNG buss: 20mA (12v)
- Nominal spenning: 12 / 24 volt dc
- Driftspenning: 10,8v til 31.2v dc
- LEN (NMEA2000 belastnings verdi): 1 LEN
