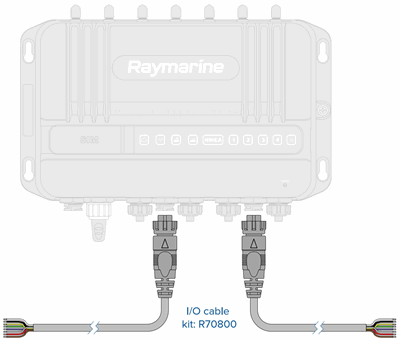

YachtSense Link kabelsett for digital inngang / utgang
Inngangskabel-signalledninger
- Hvit = Inngang 1+
- Svart = Inngang 1-
- Gul = Inngang 2+
- Grønn = Inngang 2-
- Lilla = Inngang 3+
- Grå = Inngang 3-
- Rød = Inngang 4+
- Brun = Inngang 4-
Utgangskabel-signalledninger
- Hvit = Utgang 1 Ingen terminal
- Svart = Utgang 1 Ingen terminal
- Gul = Utgang 2 Ingen terminal
- Grønn = Utgang 2 Ingen terminal
- Lilla = Utgang 3 Ingen terminal
- Grå = Utgang 3 Ingen terminal
- Rød = Utgang 4 Ingen terminal
- Brun = Utgang 4 Ingen terminal
Inngangs-detaljer
Inngangstilkoblingen inkluderer 4 konfigurerbare inngangskanaler. Inngangskanalene kan konfigureres som følger:
- Spenningsmåling fra 0 V DC til forsyningsspenning.
- Koble brytere mellom kanal og minus eller mellom kanal og forsyning.
- Brytere kan stenges til minus eller stenges til pluss.
- En bryter kan brukes til å vekke ruteren fra strømsparemodus når alternativer for strømstyring er konfigurert tilsvarende. Se: s.51 i manual — Strømstyring Inngangenes spenningskarakteristikk er som følger:
- Spenningsbeskyttelse opptil 32 V DC (ved feiltilkoblinger).
- Optisk isolert når inngangen drives fra en annen enhet eller forsyning.
- Inngangskanalen vil automatisk veksle mellom lav effekt (0 V DC til 8 V DC) og høy effekt (8 V DC til forsyningspenning). De to tersklene er for bruk av hysterese.
