I marinindustrien er det en rekke forskjellige dataformater og system som brukes.
For distribusjon av sensor data så er de mest brukte
– NMEA 0183
– NMEA 2000
– SeaTalkNG (Raymarine)
– SeaTalk1 (Raymarine)
– SimNet (Simrad)
NMEA183
Det er to typer NMEA 0183 - "gammel" (versjon 1.5) og en nåværende versjon (2.0+)
Versjon 1.5 brukte RS232 for tilkobling, og den nåværende protokollen bruker RS422.
Prinsippet mellom versjonene RS232 og RS422 er det samme, og dataene er nesten identiske.
NMEA183 brukes i dag mest på mer profesjonelt utstyr som gjerne er underlagt typegodkjenning.
Med en pc kan man enkelt sjekke data via serieport eller usb adapter. - Se egen NMEA183 artikkel for mer detaljer.
Overgang mellom NMEA183 og NMEA2000 gjøres enkelt via forskjellige typer interface.
- Pris
-
kr 1 954,00
kr 2 443,00
NMEA2000

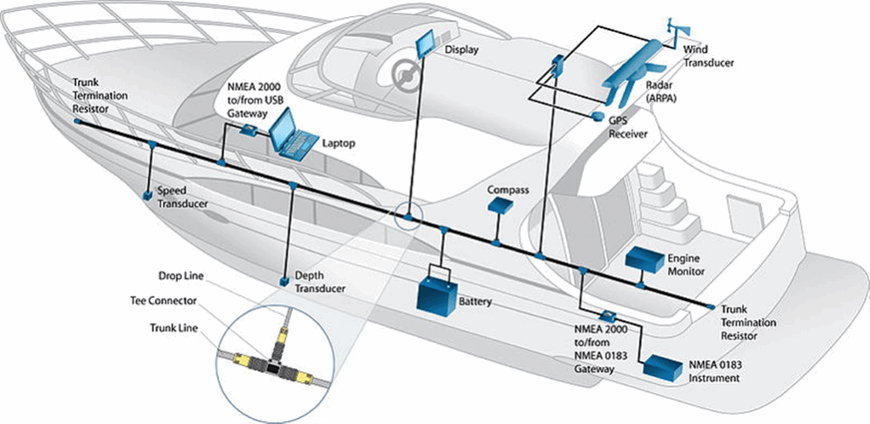

NMEA 2000 er etterfølgeren til NMEA 0183, som opererer med en mye høyere hastighet på 250k bits/sek.
I motsetning til NMEA 0183 som er et enkel "talk-send data" og "lytt-motta data" mellom en sender og flere mottagere så
bruker NMEA 2000 "CAN" (Controller Area Network), og er et multi-talker / multi-listener nettverk hvor hver enhet kan kommuniserer sammen.
Et NMEA 2000 nettverk må ha egen 12V tilkobling, noe typer utstyr vil også hente driftpenning fra nettverket.
NMEA 2000 benytter såkalt DeviceNet-standarden for kabler og kontakter, dette gjør det enkelt å koble sammen enheter i båten med ferdige kabler og koblinger for deling av sensor data og kontroll.
De fleste merker har gått over til NMEA2000 som standard for deling sensor data og kontroll, noe som også gjør det enklere å installere større system selv. - Se egen NMEA2000 artikkel for mer detaljer.
SeaTalkNG
SeaTalkNG er Raymarine sitt eget proprietære kabelsystem.
Når det gjelder SeaTalkNG (STNG) og NMEA 2000 , er det litt forvirring rundt de to, og vi blir ofte spurt om de to vil fungere sammen.
På et dataformat/protokollnivå er begge disse identiske. NMEA 2000 og STNG opererer begge på CAN -protokollen, og bruker nøyaktig de samme meldingene (PGN).
Faktisk er den eneste forskjellen mellom de to det fysiske laget, altså kabler og koblinger.
Kort sagt betyr det at det ikke er noen "konvertering fra STNG til NMEA 2000", det er bare nødvendig med en adapterkabel for å koble de to sammen.
- Se egen SeaTalkNG artikkel for mer detaljer.
- Pris
-
kr 1 416,00
kr 1 490,00
SeaTalk1
Det er en vanlig misforståelse at SeaTalk1 (ST1) er NMEA 0183, men dessverre er dette ikke tilfelle. SeaTalk 1 er et proprietært system designet av Raymarine.
Mens de begge opererer på en seriell dataprotokoll, deler NMEA 0183 og ST1 ingen andre likheter.
SeaTalk bruker 3 ledninger som tilkoblingsmetode, som er koblet parallelt på tvers av alle enheter. De 3 ledningene er som følger;
1. 12V forsyning (Rød)
2. Jord/felles forsyning/data (Skjermn/grå)
3. Data (Gul)
SeaTalk1-enheter er fremdeles vanlige på båter, og mens noen av dem jobber på sitt eget ST1-nettverk der enhetene er koblet sammen og kommuniserer toveis, jobber andre via interface som Konverterer mellom ST1 og STNG (NMEA 2000).
- Se egen SeaTalk1 artikkel for mer detaljer.
- Pris
-
kr 1 606,00
kr 1 690,00
SimNet
SimNet er en noe foreldet standard som tilhører Simrad ved bruk av proprietære plugger, men kompatibel med NMEA 2000.
Alle komponenter er ganske enkelt koblet sammen i Daisy Chain, via en hub eller backbone. Daisy chain -komponenter har to SimNet -plugger.
Fra og med 2015 begynte Simrad -produkter å bruke DeviceNet-plugger, men Simrad fortsetter å produsere produkter hvor SimNet plugger kan forekomme.
SimNet ble eliminert fordi man ønsket at produktene skal være kompatible. SimNet er heller ikke i henhold til NMEA2000 standarden.
- Se egen SimNet artikkel for mer detaljer
