SYSTEMBESKRIVELSE
Simrad SY50 er en liten og kompakt omni sonar.

Transceiver-elektronikken er plassert inne i  svingeren. Dette betyr mindre kabler, mindre støy og enklere installasjon.
Skrogsenheten kan plasseres på en installasjonsramme med en diameter på bare åtte tommer. Stammenes høyde og lengden på svingeraksen kan justeres for å passe størrelsen på fartøyet.
Transduseren kan senkes til 40 eller 60 centimeter under skroget.
Operasjonsfrekvens er 57 kHz, men du kan velge hvilken som helst operasjonsfrekvens fra 54 til 60 kHz i trinn på 0,5 kHz. Dette frekvensområdet gir deg en rekkevidde på opptil 2000 meter, avhengig av de akustiske forholdene.

Den sylindriske flerelementtransduseren tillater at retningsstrålende ekkoloddstråler tiltes elektronisk fra +10 til -60 ° i trinn på 1 °. Dette lar deg automatisk spore fiskestimer og observere hele vannvolumet rundt fartøyet. Et innebygd stabiliseringssystem er inkludert for elektronisk pitch and roll-kompensasjon, men du kan koble til en ekstern sensor for forbedret nøyaktighet.



Den kompakte størrelsen og enkel installasjon gjør Simrad SY50 ideell for fartøy med begrenset plass til ekkoloddinstallasjon. Det er ikke noe mottakerskap, bare en liten strømforsyning. All transceiver-elektronikken er inne i transduseren.

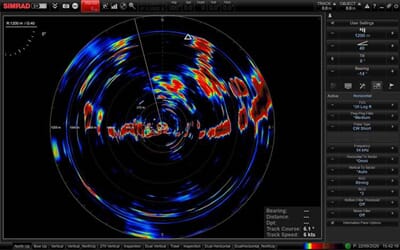

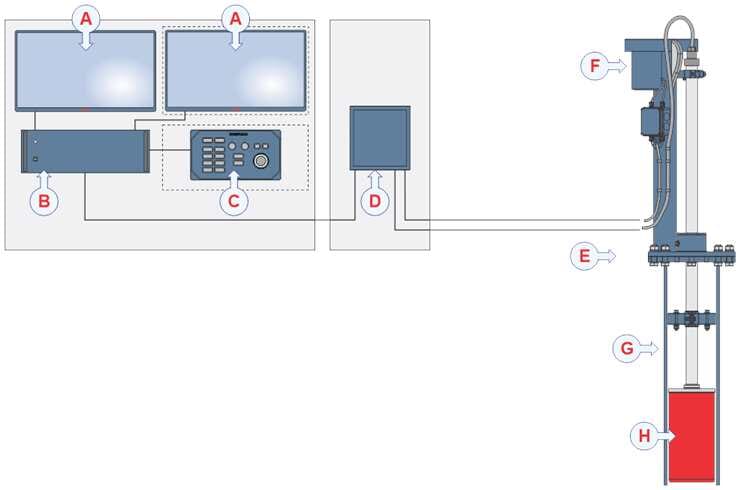

Kommunikasjonen mellom skrogsenheten og datamaskinen på broen er begrenset til en enkelt Ethernet-kabel. Både skrogsenheten og datamaskinen kan også fungere på likestrøm. Dette gjør SY50 til et perfekt valg for kystfiskefartøyer som ikke har noe 3-fase kraftsystem ombord. Ved å bruke 256 individuelle mottaker- og senderkanaler tilbyr SY50 en klar og høyoppløselig ekkoloddpresentasjon, en som ikke tidligere er sett på ekkolodd i denne prisklassen. Våre velkjente “store ekkolodd” -funksjoner som fullstrålestabilisering, vertikale utsikter, FM-overføring, single-ping-overføring (horisontal og vertikal i ett ping) er inkludert. Den populære "Winson" -programvaren kjent fra alle Simrad-produkter brukes. Med det kjente brukergrensesnittet som er tilgjengelig på nesten 20 språk, er SY50 usedvanlig enkel å bruke.

SY50 er utstyrt med en liten og kompakt datamaskin. Denne datamaskinen inneholder ingen vifter eller andre bevegelige deler. Den kan derfor trygt installeres og brukes i fuktige omgivelser.

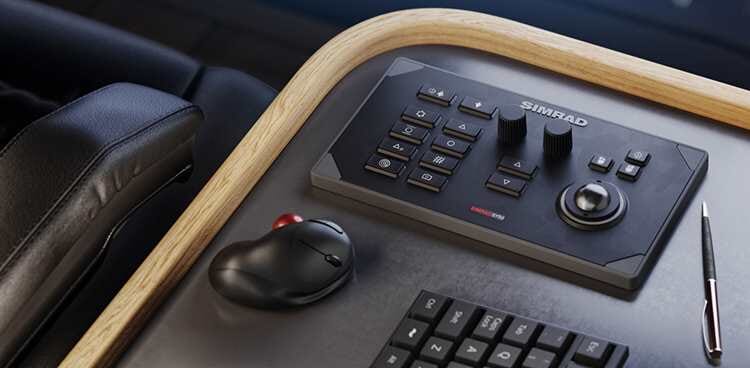

For å forenkle de grunnleggende funksjonene kan vi tilby et lite betjeningspanel. Dette panelet er mindre enn de andre panelene vi har. Det er enkelt å installere blant annet utstyr på et  kontrollbord. Betjeningspanelet kommuniserer med datamaskinen ved hjelp av en enkelt USB-kabel.
