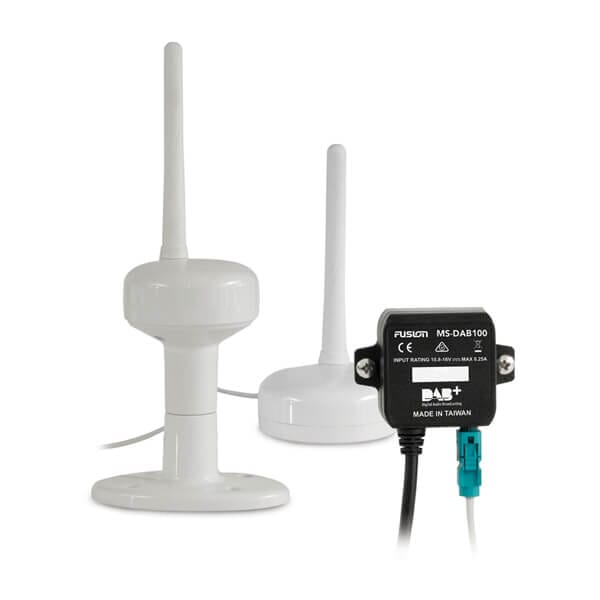

Koble denne DAB+-modulen og -antennen til et kompatibelt maritimt Fusion-stereoanlegg for å lytte til DAB- og DAB+-radio1.
Antennen kan monteres ved hjelp av den medfølgende monteringsbraketten eller klebeputen.
Oversikt
- Fysiske mål (B x H x D): 64 x 58 x 21 mm
- Vekt: 103 g
- Vanntetthet: IPX3
- Inngangsspenning: 10,8-16 VDC
- Inngangsstrøm (maks.): 250 mA
- Utgangsspenning til antennen: 8-15 VDC
- Utgangsstrøm til antenne (maks.): 50 mA
- Kompatibilitet med DAB-standarder: DAB og DAB+
- DAB-frekvensbånd: Bånd III (174 til 240 MHz)
- DAB-overføringsmoduser: Modus I
- Følsomhet: –97 dBm
- Type antennetilkobling: FAKRA Z-type waterblue, hann, kompatibel med SMB-kontakter
- Kontakt for strøm/kontroll/lyd/stereo: 10-pinners mini-DIN
- Lengde på kabel for strøm/kontroll/lyd/stereo: 1,5 m
- Driftstemperaturområde: 0–50° C
- Trygg avstand fra et kompass: 50 mm
Antenne
- Maksimale mål med piskantenne og sokkel (B x H): 110 x 248 mm
- Diameter på antennesokkelen: 74 mm
- Vekt (kabel ikke inkludert): 170 g
- Vanntetthet: IPX7
- Inngangsspenning: 6–16 VDC
- Inngangsstrøm (maks.): 13 mA
- Frekvenser: DAB-bånd III (174 til 240 MHz)
- Impedans: 50 ohm
- Polarisering: Loddrett
- LNA-forsterkning: 22 dB (normalt)
- Forholdstall for stående spenningsbølger (VSWR): Mindre enn 2,5:1
- Maksimal effekt: 312 mW
- Antennekabelkontakt: FAKRA Z-type waterblue, hunn
- Lengde på antennekabelen: 10 m
- Driftstemperaturområde: 0–50° C
- Trygg avstand fra et kompass: 50 mm
I esken
- 1 DAB-modul
- 2 monteringsskruer (til DAB-modulen)
- 1 DAB-antennesokkel
- 1 piskantennemast (til DAB-antennesokkelen)
- 1 stangmonteringsadapter (festet til DAB-antennesokkelen)
- 1 monteringsbrakett (til DAB-antennen)
- 4 monteringsskruer (til DAB-antennens monteringsbrakett)
- 2 tetningsputer (til overflatemontering av DAB-antennen)
- 3 gjengestenger (til overflatemontering av DAB-antennen)
- 3 vingeskruer (til overflatemontering av DAB-antennen)
- Dokumentasjon
